納米材料由于其獨特的特性（例如高的體積比、密度、強度等）而獲得了許多應用。這篇綜述著重于使用工藝強化合成納米材料的最新進展。該綜述涵蓋了微反應器的設計，設計原理以及使用微反應器合成納米材料的過程強化中涉及的基本機制。微流體技術以連續模式以及氣液組合的分段流量運行。詳細討論了文獻中的各種示例，突出了用于納米材料合成的微流控技術的優缺點。

1.簡介

1.1 用于過程強化的微流體技術

常規反應器具有許多瓶頸問題，例如能量損失（質量和熱量），高浪費，反應控制差和高操作風險。試劑的轉化取決于反應器中的時空和反應器內部的混合動力學。由于數量大，難以在常規間歇反應器內實現均勻混合，從而導致死區。經過十多年的研究，已經提出了許多解決方案，例如用擋板對反應器內表面進行改性，但是，對于間歇反應器，混合動力學問題仍然沒有解決。所有這些問題最終會降低產物的產率和質量。

在最近的幾十年中，由于過程強化在利用可用資源方面的有效性，因此變得越來越重要。最大化的轉換，高安全性以及最小或最佳的能量損耗是強化設計方法的主要重點。微流體技術是通過強化設計方法生成的智能解決方案之一。開發了新一代的微型反應器，以降低整體制造成本，尺寸，最佳空間利用和增強的安全性。反應器的緊湊尺寸引起良好的混合條件，從而改善了反應動力學。在強化反應堆設計方法中，尺寸之一在亞毫米范圍內。這些新一代反應堆稱為微結構化裝置/反應器或微反應器。微反應器技術的主要優勢是更高的表面積與體積之比，可高達100,000 m 2 / m 3 。由于體積小和表面積大，因此傳熱和傳質速率得到協同提高，這可以將反應時間從數小時減少到幾秒鐘。由于反應器體積小，因此與該過程相關的安全性得到了增強。

1.2 納米結構及其合成中微流體技術的需求

納米材料已經使用了多個世紀，但是，直到最近幾十年才引起人們的濃厚興趣，已經開發出大量的合成方法，例子包括化學氣相沉積，濺射，噴霧熱解和電化學方法。納米顆粒被廣泛應用于油漆，涂料，電子，紡織品，生物成像，醫學等領域。這些方法中的大多數都有一些局限性，例如對粒度，粒度分布，形狀，可重復性差以及合成過程耗時的控制不力。主要挑戰是在工業規模下生產可控制粒度，形狀和多分散性的納米材料。微反應器可控制納米材料的這些特性。

在這篇綜述中，討論了微反應器的基本方面以及對不同操作模式的比較研究，涵蓋了微反應器技術用于合成納米顆粒的優缺點。

2.微結構反應器設計原則

2.1 微結構反應器中納米顆粒合成的設計考慮

微結構反應器，最初在毛細管型反應器處理引入，現在已經擴展到小體積的反應器，例如康寧?Advanced-Flow?反應堆（AFR）等。納米顆粒的合成可以通過許多物理和化學過程來實現。商業上可獲得的工藝選擇自上而下的方法，因為它更易于放大。微流體技術采用自下而上的方法，其中納米粒子的化學合成通過溶膠-凝膠法或化學還原法實現。由于雷諾數在100至500的范圍內非常低，因此微反應器提供了可控的環境，因此溶質的輸送是均勻的，從而導致生成所需大小和形狀的納米粒子。在了解微反應器的設計原理之前，必須先從其成分了解納米顆粒的合成機理。

納米粒子的化學合成：自下而上的方法

在本節中，將概述納米粒子的形成和生長理論。納米顆粒的化學合成可以通過以下四種方法定義：（i）LaMer方法，（ii）Ostwald成熟，（iii）Finke-Watzky機理和聚結（圖1）。LaMer模型表明，單體在溶液中的擴散速率負責通過成核及其傳播形成納米顆粒。該模型取決于基于濃度梯度的機理。奧斯特瓦爾德熟化基于顆粒在溶液中的溶解度。較小的顆粒由于具有較高的溶解度和表面電荷，因此彼此之間的遷移率更高。這通過較小的納米顆粒的重新沉積誘導了顆粒的生長。此過程與消化撕裂正好相反。Finke-Watzky模型分兩個階段解釋了該機理：首先是成核，然后是顆粒生長。而聚結和定向附著的理論解釋了聚結對顆粒生長中定向效應的影響。

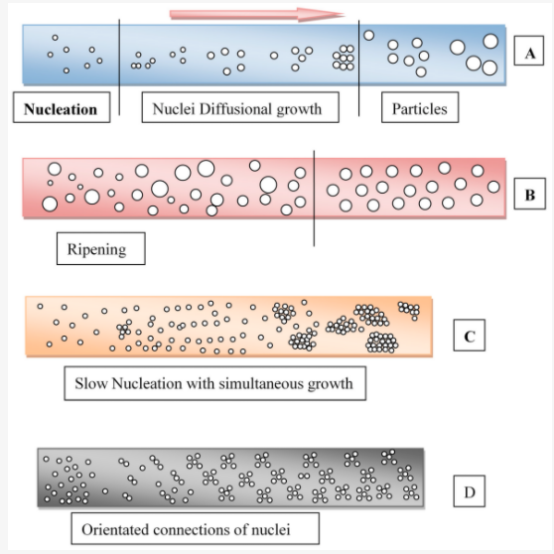

圖1. 核生長機制表示（A）LaMer方法，（B）Ostwald成熟，（C）Finke-Watzky和（D）聚結和定向連接機制。該圖是根據參考資料中提供的信息概念化的。

2.2 微反應器

一維微型反應器具有其優點和缺點。在受限環境中成核然后顆粒生長是使用微反應器合成納米顆粒的通用方法。化學反應（例如前驅物的氧化和還原）是微反應器中使用最廣泛的方法。將兩種或更多種反應物在微反應器中合并在一起，以在反應過程中實現最大轉化率。具有較低溶解度和較高表面能的產物通過成核和晶體生長導致納米顆粒的形成。在微反應器中，反應過程中的所有過程（如成核，生長，沉淀，凝結和絮凝）都在短時間內發生。

微通道中的流體動力學流動模式對納米顆粒的生產效率和性質具有重大影響。與單相流相比，兩相流具有一些優勢，例如界面面積增加，傳輸距離縮短和混合增強，可減少傳質限制。微通道中的兩相流動特性取決于三個參數：通道幾何形狀，兩種流體的特性以及流動條件。有助于兩相流的所有因素都可以通過重要的無量綱參數來描述。隨著反應器的尺寸減小到微米級，界面作用變得更強和顯著。諸如流體-壁和流體-流體的界面在微通道中將變得非常重要。流體與壁表面的相互作用決定了微通道中的流動方式。微型反應器中的流型根據流體-壁界面的相互作用分為有序和無序流型。當連續相完全潤濕微通道壁時，可以獲得有序的圖案。如果潤濕是局部的，則觀察到無序流動模式。

微型反應器分為兩類：分段流動微型反應器和連續流動微型反應器。微通道中反應物的流速起著廣泛的作用。Khan等文獻展示了一相和兩相分段流之間的差異。通過將惰性氣體與反應物一起鼓入氣泡，可在微通道中形成反應混合物的大塊。與活塞流反應器類似，反應混合物在微通道中作為微囊流動。他們報道了在合成二氧化硅納米粒子的過程中，當反應器按照分段流動方式進行時，合成粒子的粒徑分布較窄。他們還報告說，這種影響是由于微反應器中混合條件良好。

2.2.1分段流

當在微通道中混合兩種或更多種不混溶的流體流時，將其視為分段流微反應器。這種離散的流動會在通道中為兩種或多種反應物創建不同的部分，從而為反應提供相關的時空。氣-液，液-液和液-固系統可以在分段流動微反應器中進行處理。微通道中的兩相流已在各種系統中使用，其中微滴中的一相流經微反應器的長度。它首先被開發為毛細管微反應器，用于以分散相的形式以液滴形式遞送藥物。

產生液滴（乳液）的常用方法包括不均勻的液滴尺寸以及不規則的混合和分散。此外，該方法需要額外的能量輸入，用于穩定乳液。團狀流微反應器以最小的能量輸入提供了有效的解決方案，以分散液滴。圖2示出了微反應器中的分段流?；灸Ｐ陀梢粋€Y形結組成，其中不溶混相彼此接觸。通道中的分段流動取決于各種因素，例如不混溶流體的初始注入速度，微通道幾何形狀以及微反應器的構造材料（MOC）。輸入流的初始流速和流體對微通道MOC的親和力將有助于操縱液滴中的特定相（離散流）。在微反應器的Y結處，不混溶相與輸入流的流量之間的平衡將在通道流中產生片段。通常，對微通道的MOC具有高親和力的相在通道中產生連續相，并且具有較低親和力的流體被轉化為液滴的離散相。通常，在這種情況下，層流用于有效接觸和混合。微反應器的形狀。微通道的幾何變化非常重要，因為它們有助于在受限區域（微通道）中匯聚三種不同的流。在許多情況下，使用中心安裝的孔口來產生離散的分段流，其中不混溶相的液滴將小于孔口的液滴，并且由于壓力差而使各相充分混合。孔口開口或任何障礙的流動會擾亂中心流體流和該不穩定將是在信道形成段的有用。連續相中存在的表面活性劑可用于穩定通道中的液滴。當在這些微通道或基于液滴的反應器中進行化學反應時，液-液界面處的組成會沿著微通道的長度變化，從而導致反應物高效轉化為所需的產物。這就是為什么微反應器技術可以有效地生產納米顆粒的原因。其它類型的微反應器的連續的毛細管包括微反應器，同軸流動微反應器和基于微觀-微反應器。

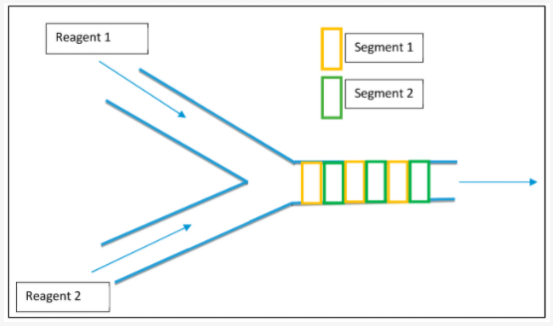

圖2. 分段流微反應器

2.2.2 旋轉轉盤處理（SDP）

旋轉盤處理（SDP）是流體動力學研究的重要里程碑，并且是過程強化現代化的里程碑。除克服了與放大工藝有關的問題外，紡絲盤加工有助于更好地控制納米顆粒的尺寸，并用于合成通常無法通過其他加工技術合成的新材料。SDP的關鍵組件包括轉速可控制的旋轉圓盤和位于圓盤中心的進料口。SDP在快速旋轉的圓盤表面（300-3000 rpm）上產生非常薄的流體膜（1-200μm），在其中發生納米顆粒形成（圖3）。在合成金屬納米粒子時，需要考慮幾個因素（溶劑，還原劑，穩定劑，pH和溫度的選擇）。還原劑和穩定劑是決定最終粒徑的最重要參數。

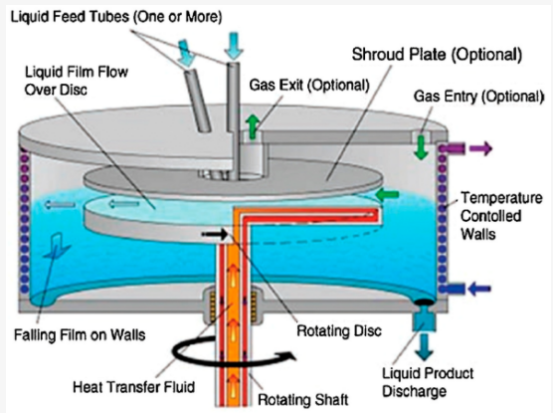

圖3. 旋轉盤處理器（SDP）的示意圖

為了實現有效的混合特性而利用旋轉盤式反應器（SDR），將取決于溶液中的能量耗散。SDR由高速轉盤，葉輪和動態密封件組成，動態密封件對旋轉泵的功率要求很高。由于與金屬相關的摩擦，磨損，旋轉的機械元件有其自身的局限性。在高轉速下動態密封盤本身是一項艱巨的任務。動態密封可以分解為旋轉運動。旋轉運動描述了密封件繞固定軸旋轉，同時在應用中保持足夠的密封力。旋轉密封設計必須考慮軸直徑，軸轉速（RPM）和配合硬件的表面光潔度。解決方案中消耗的實際能量。

2.2.3 微反應器中的幾何變化

通常，試劑在層流區域中的微通道中流動，其結果是出現了混合的關鍵問題。在較低的速度分布下，分子的傳輸受分子擴散的控制。諸如螺旋結構的幾何變化可能是解決方案。微通道的繞線幾何構造在迪安渦旋上，當流體在微通道中以圓形路徑流動時，該渦旋利用向心力。通常朝外的這種附加向心力會在運動的流體中形成一對反向旋轉的渦流。在微通道的內壁和外壁上的這些反向渦流增強了流體的混合指數。特別地發現在螺旋結構的微型反應器中的良好的充分混合條件能夠合成具有有效轉化率的受控形狀和尺寸的納米顆粒。迪安渦流是在微通道中高壓區域的發展中產生的，從而降低了用于產生壓力的泵的成本。Roudet等探索了相對于直通道曲折的幾何形狀的優點。較高的改善是在傳質和傳熱系數發現微通道的幾何變化。Kockmann等發現對稱頂點是在直線微反應器中建立的，流速朝瞬態流方向移動。在混合的入口處，通道渦流會增加質量和傳熱系數。

3.使用微反應器合成納米顆粒

借助微反應器合成的納米顆?？煞譃闊o機納米顆粒，有機納米顆粒和納米復合材料三大類。

3.1 有機納米材料

有機納米材料正在各個領域，特別是在制藥行業中找到重要的機會。如今，納米藥物正在開發和用于心血管疾病，癌癥和傳染病等疾病的診斷和治療]。1965年，通過納米脂質體的生產進行了用于醫學用途的有機納米材料的合成。納米脂質體被用作藥物輸送系統，以將各種生物活性分子輸送至目標細胞。然而，這些新型材料的生產中的主要問題是難以獲得理化性質的均一性和可再現性。微反應器可以提供對有機納米材料的形狀和大小的更好控制，因此可以找到它們在有機納米材料合成中的應用。在微通道中生產納米脂質體產生的脂質體平均直徑約為12 μm，具有單層形態。而微流錯流注射法產生的均相納米脂質體的大小在200至500 nm之間[。這些有機納米顆粒顯示出更好的穩定性，溶解性和可用性在目標的目標。

Genot等已經在3D流體動力聚焦微反應器中通過非溶劑結晶過程合成了有機紅熒烯納米晶體。他們觀察到平均粒徑約為50-110 nm。他們借助聚焦比成功地操作了微反應器，且微通道內壁上沒有任何沉積物。側流量與毛細管流量之比（聚焦比）對微通道中的成核率有很大影響。作者報告說，隨著聚焦比的增加，平均納米晶體尺寸減小。隨著聚焦比的增加，毛細管流速降低，這為毛細管中的核成核和生長提供了足夠的時間，并且由于側向流速，晶體結構在流中變得充分混合。

生物聚合物納米粒子由于其性質，例如可觀的流變性質，水分散性，質地，外觀等而具有廣泛的應用。它們在食品工業中用于生物活性化合物的封裝以及在廢水處理工業中的應用。最近，Jin等利用連續的基于液滴的微反應器，使用反溶劑沉淀法合成了伊曲康唑的藥物納米顆粒。他們用基于液滴的反應器獲得了伊曲康唑納米顆粒。他們發現的粒徑顯示出溶液中較窄的粒徑分布。hesai等開發了一種用于精確，可擴展地合成2D金屬有機框架的連續技術。他們研究了流經微通道的溶液中的沉淀動力學。他們開發了基于有機材料的納米顆粒合成的連續過程框架。他們還報告說，在整個過程中，轉化率比間歇反應器高出五個數量級。Jaouhari等提出了在微反應器中合成有機納米顆粒以及超臨界抗溶劑工藝的附加作用。他們使用四氫呋喃來穩定化，并使用二氧化碳作為超臨界流體，以得到10 nm規模的四苯基乙烯納米顆粒。作者成功地實現了具有微反應器的超臨界抗溶劑方法，以實現納米級有機材料。CO 2和四氫呋喃二元體系顯示出對四苯基乙烯的高溶解度變化。作為CO 2的濃度，CO 2用作四苯基乙烯的抗溶劑。在系統中，四苯基乙烯的成核增加。由于高壓微反應器，核的生長受到限制。Kaeko等利用薄膜反應器制備姜黃素，其粒徑分布為50至100 nm。該微反應器由兩個盤組成，并且在兩個旋轉的同心盤之間形成納米顆粒薄層。作者發現，從薄膜的薄層逸出時，結晶機制僅限于固體的沉淀。但是，添加有機材料的連續結晶有助于提高產量。他們還研究了諸如轉速，時間，溫度和壓力等參數對連續過程的影響。

3.2 無機納米材料

無機納米材料有多種應用。這是由于它們具有選擇性的電子結構。該電子結構最有利于電子轉移。金屬納米顆粒的合成遵循典型的階段，例如成核，原子核向晶體的傳播以及通過絮凝然后凝聚的晶體生長。前體的還原，溶液中同時的氧化還原反應和溶劑萃取是納米顆粒的常用合成方法。微通道中前體的還原對于無機金屬納米顆粒的合成是有效的。在納米粒子的合成過程中，諸如入口流速，前驅物濃度，反應停留時間，反應溫度，表面性質等因素都會影響納米粒子的尺寸和形態。一般來說，在成核過程之后，微通道促進了核的生長，直至達到所需的大小，并且通過根據需要將納米粒子分散在穩定溶液或緩沖溶液中，避免了團聚。對于均勻的納米顆粒，需要快速成核過程和受控的核生長。yan等使用連續流微毛細管反應器合成了CdSe納米晶體。由于其有效的能帶隙能力可調節寬的可見光區域，因此CdSe的這種半導體納米晶體結構備受關注。他們還報告說，停留時間分布，固有成核作用以及核的生長進展在合成CdSe納米晶體的尺寸限制中起著重要作用。Song等報道了使用微流控技術合成鈷的納米顆粒。反應物在反應器中的停留時間非常重要，因為它直接影響反應時間，流速和反應器的幾何形狀。在變化的幫助下，Song等合成了鈷納米顆粒的不同晶體形態。通過自下而上的方法報道了在微反應器中合成的大多數無機納米粒子。用于反應的前體以特定的流速注入微反應器中，該流速在微通道中合并。微通道中結的有效組合是重要的參數。微通道中的混合連接決定了最終形成的納米顆粒的合成速率，形態和尺寸。Sharada等借助于NaBH 4還原鈀前體（PdCl 2）以獲得Pd納米顆粒。他們使用了一個簡單的毛細管微反應器，并注入了PdCl 2和NaBH4通過在毛細管入口處的丁字路口所示圖4。

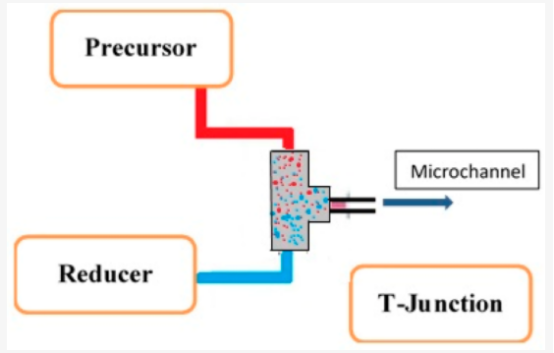

圖4. T型結的示意圖。

Gioria等通過有效利用綠色試劑（如葡萄糖和淀粉）合成了鈀納米顆粒（PdNP）。為了比較，他們以兩種不同的構型進行了反應。一種通過常規的燒杯分批方法進行，另一種通過連續微反應器技術進行。他們報告說，微反應器導致較小的PdNP，具有單分散的尺寸分布和較高的合成顆粒轉換頻率。他們還報道了納米顆粒的穩定性更高。兩種材料的催化反應都通過4-硝基苯酚的還原反應來測試。由于納米顆粒的高催化表面積，在連續流反應器中形成的較小的PdNPs顯示出較高的催化活性。

與此類似，Wagner和Kohler通過自下而上的方法研究了使用微流體技術合成Au納米顆粒的方法。他們使用了HAuCl 4和微通道中的抗壞血酸。他們還探索了許多參數的影響，例如pH值，流速和試劑濃度，以調節納米粒子的性能。隨著反應溶液pH的增加，平均粒徑減小。他們還報告了通道直徑對粒度分布的影響。他們報告說，隨著通道直徑的改變，合成的納米粒子的形態會由于傳質的變化而受到影響。Jolhe等人在管式微反應器中使用植物提取物作為還原劑來制備Ag納米顆粒。他們得出結論，R.Sativus的生物提取物中抗壞血酸的存在是減少銀前體的原因。他們還改變了微反應器的直徑，以了解其對所生成顆粒結構的影響。根據結果，他們推斷更大的流動面積促進了更好的傳質，從而導致了更好的核生長。

Gioria等使用淀粉和葡萄糖作為綠色試劑獲得鈀納米粒子。他們利用了葡萄糖的還原能力，將淀粉用作穩定劑。發現在連續流式微反應器中合成的Pd納米粒子的尺寸約為100 nm，并顯示出更高的表面積和有效的催化活性。

通常，這些納米顆粒由載體/載體材料支撐。這些載體材料確保了納米顆粒作為催化劑的有效和經濟利用。Hornung等提出了鈀納米粒子的涂層，Li等提出在微通道的內表面涂覆TiO 2納米顆粒，以確保微通道中催化劑的有效利用。Feng等設計了有效利用Pd納米催化劑的微通道。在設計中，他們用聚多巴胺層和Pd納米顆粒交替沉積在微通道的內層。他們發現，Pd納米催化劑的實用性，分散性和在多相反應中的可用性得到了增強，并且獲得了更高的工藝強度。發現這些微通道可有效地轉化反應物，在反應過程中獲得最大的產率和選擇性。

Turkevich等是第一個使用SDP通過在沸水中用檸檬酸或檸檬酸鈉還原四氯金酸來生產具有一定控制尺寸的金納米粒子的人。將檸檬酸鹽氧化為二羧基丙酮，使其進一步反應以形成還原性物質丙酮。SDP的主要優點在于，它可以在短短的幾分之一秒內形成金納米顆粒。通過泵送1mM的AUCL 4 -通過保持圓盤速度（300 rpm）和溫度（150°C），以0.5 mL / s的速率將10 mM檸檬酸鈉注入SDP，生成粒徑為5至20 nm的深紅色金顆粒。同樣，通過SDP方法，在室溫下使用抗壞血酸作為還原劑制備了星形金納米顆粒。另一個綠色還原劑，葡萄糖，也被用來生產金，然而，該解決方案需要葡萄糖開環由α-質子抽象為葡萄糖向葡糖酸的轉化由AUCL堿性條件下4 -鹽。這是有趣的是，剛蒸出的解決方案是足以通過SPD [代銀納米粒子的22，23]。通過在進料盤溫度（120°C）下將進料盤速度從300 rpm更改為300 rpm，將硝酸銀和葡萄糖以1：5的比例泵入進料來生產銀納米顆粒。通過葡萄糖還原銀陽離子的反應（葡萄糖被氧化為葡萄糖酸）如下：

在此，葡萄糖既充當表面活性劑又充當還原劑。研究人員通過仔細調節進料的濃度以及在還原劑抗壞血酸和可溶性淀粉作為穩定劑的存在下調節圓盤速度來制備粒徑范圍為5–200 nm的銀納米顆粒。還報道了反應物濃度對合成的銀納米顆粒形態的影響。他們報告說，隨著硝酸銀濃度的增加，粒徑的增加和圓盤速度的降低，產生的粒子顯示出較窄的粒徑分布，這可能是因為反應發生在收集槽中，而未在SDP中完成。除了上述合成策略外，在將氫氣用作還原劑的情況下，實施環保方法可能也很有吸引力。由于氫的標準還原電勢為0 V，因此它不會將銀鹽還原為金屬銀，并且要還原，需要的電勢為-1.8 V（E°（Ag + / Ag 0））。因此，研究人員嘗試了各種方法來克服這一障礙，其中一種方法是用氫使多磷酸鈉溶液飽和，這會導致Ag +離子與多磷酸鹽鏈結合（充當成核位點），從而形成Ag金屬。

撞擊式微反應器很有吸引力，并且最近在合成無機納米材料方面變得很流行。當通過微米級（微通道）的封閉流動區時，極高的能量流會引起微反應器中的高度混合。與反應物流相關的動能密度通常保持恒定，并在很小的空間內形成良好混合的環境，這有利于晶體的成核和受控生長。納米晶體的合成的BiFeO 3 ，rhabdophane結構LAPO 4 ，納米晶的TiO 2在文獻中已經報道了通過使用沖擊噴射微反應器。

3.3 納米復合材料

相同材料的兩種不同狀態的納米復合材料的合成，或者兩種不同的單獨材料的合成更具吸引力。還原和氧化的同時反應，兩種不同狀態的材料（如銅的氧化態（CuO）和Cu金屬成分）的電子構型優勢共同顯示出更高的半導體性能。這種材料組成的納米級在其單一應用方面顯示出更大的優勢。xu等報道了在微反應器中成功合成Cu-CuO納米復合材料。他們在可控的微通道環境中部分氧化了一部分銅納米顆粒。他們進行了兩步合成過程，在第一步中，他們還原了銅的前體，從而獲得了所需球形和最小尺寸的銅納米顆粒。在第二階段中，將合成的Cu納米顆粒在懸浮液中氧化，得到CuO納米顆粒。部分氧化的產物由未反應的Cu納米顆粒以及已反應的CuO納米顆粒組成。Cu-CuO納米復合材料顯示出更高的半導體性能。另一方面，Knauer等利用微通道的受控環境在一種反應混合物中同時還原兩種不同的前體。他們發現合成的納米粒子彼此之間具有親和力，并利用范德華力形成了復合結構。他們使用抗壞血酸在微通道中同時還原Au和Ag的前體。半分段流動微反應器中HAuCl 4和AgNO 3的還原產生了Au / Ag / Au的雙層納米復合材料。Abou-Hassan等類似的路徑上，合成的磁性和熒光了γ-Fe 2 ? 3 @SiO 2核/殼納米粒子。而Strab等在層流反應器中以分批操作成功地合成了納米結構的Co 3 O 4 @SiO 2顆粒。然而，由于在微通道中的層流狀態，粒度分布較寬，但是它們成功獲得了核-殼納米結構。分段流動模式顯示出通道中的最大混合，進一步的相分離界面為反應提供了較高的位置。由于在分段流動微反應器中較高的攪拌和充分混合的條件，它們產生的納米粒子尺寸較窄。Khan等試圖通過操縱多級微流體系統中的反應來開發沒有第二種成核作用的殼涂層。他們證明了在連續流微通道中包覆有二氧化鈦層的核心二氧化硅納米粒子的合成。xu等通過溶液聚合過程在微反應器中合成了聚酰亞胺前體。據報道，與傳統方法的幾個小時相比，聚酰亞胺的納米復合材料生產的時間短得多（20分鐘）。

3.4 使用微反應器生產量子點

半導體材料的納米顆粒在紫外線照射下表現出增強的性能。近年來，由于量子點的性質，例如電子傳輸效率，可調發射，高吸收系數等等，它們變得越來越重要。它們具有許多應用，特別是在電子傳感，太陽能表面，照明應用中。Kikker等在連續流微反應器中合成了CdSe和CdTe納米顆粒。他們發現，與分批工藝相比，該工藝更安全，因為微反應器的工作溫度為160°C。他們合成了不同尺寸的量子點，并改變了流動反應器的停留時間分布（RTD）。Schejn等證明了在微反應器中ZnO量子點的合成，而Rao等用微反應器合成碳點。他們發現，與傳統的分批工藝相比，在微反應器中合成窄分布顆粒的工藝容易。合成的量子點顯示出高穩定性和狹窄的尺寸分布，這使其成為光致發光的。同樣，Tang等使用微反應器合成氮摻雜的碳量子點。他們發現，通過氮摻雜，量子產率得到了提高。Tang等報道了氮在碳點形成核上的分子縮合。他們報道了氮摻雜使量子產率提高了84.1％。Alonsoa等用陶瓷微反應器合成碳點。微反應器的設計使得它是集成的低溫密閉陶瓷微反應器。他們使用水熱法在高溫和高壓下生成碳點，而不會發現操作條件上的困難。高速率的碳點合成顯示出顯著的有效穩定性和高量子產率。作者報告說，點的量子產率取決于微通道中的流動模式。Wang等人在微反應器中合成了超細尺寸的LiFePO 4量子點。他們提出了一種成功的合成LiFePO 4的方法，該方法具有兩種形式的碳材料，一種具有非晶相，另一種具有導電石墨相。同樣，Jeong等用修飾的微反應器合成了CdSe量子點。他們提出了用于合成的自動化且連續的微反應器設計。

3.5 將微反應器用于納米顆粒生產的挑戰

目前，研究人員使用多種類型的微反應器來合成不同的納米材料，這使其難以分類。幾何變化有時適用于涉及反應條件，所需尺寸和形狀的特定應用。然而，小型微反應器需要大量集成或組合以滿足工業上的大規模需求。需要開發兼容的操作機制，以操作用于連續和一致產品的集成芯片。通常，由于操作條件的變化，微反應器的通過量不一致。操作條件變化（如試劑流速，操作壓力，初始濃度和通道的幾何形狀）的影響都會改變合成納米顆粒的特性。

4.納米粒子合成過程中微反應器的粒徑控制方面

反應時間，操作溫度和壓力，反應物在微通道中的停留時間，微通道中的流型/速率以及更多的必須控制。納米粒子的所需形狀和形態在材料的應用中具有更重要的意義。常規的分批工藝沒有適當?shù)幕旌?，均勻的濃度，它們不能有效地利用反應部位，并且與它們有關的還有許多缺點。其背后的原因之一是操作的大小。在微反應器中，要處理的反應物的大小和數量較低，因此其他操作條件可以達到最大理想水平，從而獲得預期的結果。微通道中的混合條件良好，控制溫度沿反應器半徑均勻，使微反應器接近理想狀態運行，并產生所需產物的最大值。Patil等報道了微通道中前體和還原劑的濃度和流速對合成的納米顆粒的影響。他們觀察到濃度和流速的變化，從而改變了合成納米顆粒的粒徑分布和形態。他們使用兩種表面活性劑在微通道中合成銀，發現納米粒子的尺寸分布有所不同。尺寸分布的這種變化是由于成核模式的固有變化和懸浮液中納米顆粒受控的生長機理所致。由于在微通道中的附加團聚作用，反應混合物中表面活性劑濃度的增加顯示出較寬的粒度分布。Suryawanshi等研究了表面活性劑對微反應器中粒度分布的影響。他們改變了流速，前驅體對還原劑與微通道入口的比例，微反應器的工作溫度，并注意到合成的鉑納米顆粒的顯著差異。Lin等也觀察到了相似的結果，它們歸因于高流速下溶質粘度的變化。

Peng-Fei Xu等報道微通道的幾何形狀對合成的納米顆粒的特性顯示出顯著影響。他們證明了通過使用兩種類型的混合結產生單分散硫納米顆粒，一種是Y形，另一種是T形混合結，然后是微通道。發現在Y形結中的混合效果比T形結好得多。Huang等研究了納米粒子合成過程中反應物與微反應器結構材料的影響。他們使用毛細管連續流微反應器合成金納米顆粒。毛細管的結構采用了不同的材料，例如聚四氟乙烯，氟化乙烯丙烯，聚醚醚酮，熔融二氧化硅，并觀察了材料在成核和晶體生長機理中的相互作用。他們還報告了金納米顆粒合成中的表面體積比變化研究，平均停留時間和溫度變化。微通道中的團狀流的表面體積比為零，合成的納米顆粒處于狹窄區域。他們提出了一個假設，即微通道壁的表面粗糙度可能會為納米晶體的成核和漸進生長提供更高的位置。Nagamine試圖通過使用TiO 2 / Ti作為構造材料來改善微反應器的功能。Adamo等提出了基于棉線的微反應器，用于合成金納米粒子。他們使用3D打印技術演示了基于棉花的微通道的設計，并將其用于Au納米顆粒的合成。

5.總結

使用微反應器可以克服常規的用于合成納米顆粒的間歇方法的缺點。微反應器為合成所需的納米粒子的尺寸，形狀，形態和組成提供了連續，高效和安全的解決方案。微反應器的不同結構主要根據微通道中反應混合物的流動模式進行分類。微通道中的分段流或多相流顯示出比單相流更有效的結果。層狀單相連續流微反應器顯示出較寬的尺寸分布，而多相分段流微反應器顯示出較窄的納米顆粒尺寸分布。微反應器可在微通道中提供受控的反應環境，由于該原因，也可以成功地合成顯示核-殼組成的納米復合材料。它們對操作條件和制備的納米顆粒有重大影響。通過在操作過程中控制這些參數，可以解決微反應器的控制問題。總體而言，微流控技術為常規方法合成納米材料過程中能量的低效利用提供了有效的解決方案。

Nanomaterials 2021, 11(1), 98; https://doi.org/10.3390/nano11010098
